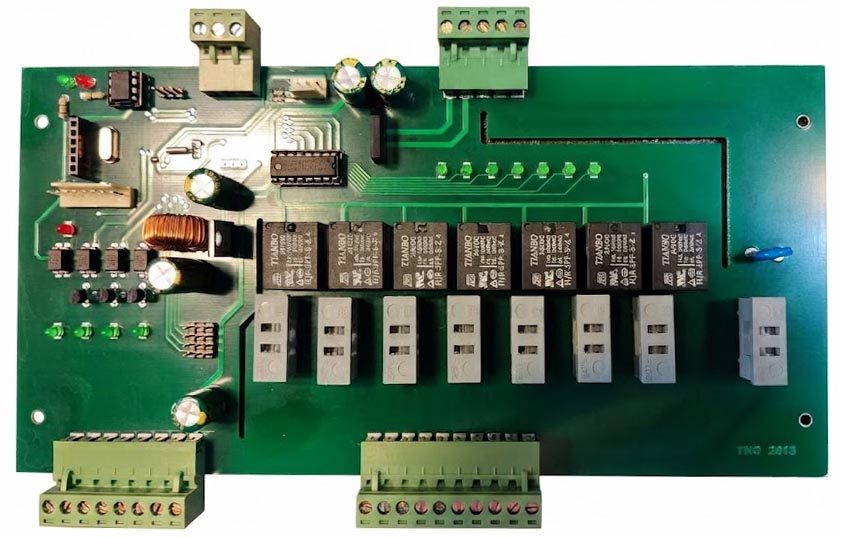

برد کنترل فن کویل — تصویر ۱

برد کنترل فن کویل

این برد کنترلی هوشمند با پشتیبانی از پروتکل Modbus RS485 و ریموت کنترل IR، قابلیت مدیریت یکپارچه سیستم‌های تهویه مطبوع (فن‌کویل) و روشنایی را با امکان اتصال زنجیره‌ای (Master-Slave) برای پروژه‌های بزرگ فراهم می‌کند.

درخواست استعلام قیمت / مشاوره تماس مستقیم

ویژگی‌ها

  • ۷ عدد رله صنعتی ۵ آمپری (۴ خروجی فن + ۳ خروجی روشنایی).
  • پشتیبانی از پروتکل استاندارد Modbus RTU بر بستر RS485.
  • گیرنده IR داخلی سازگار با ریموت کنترل‌های ال‌جی (LG).
  • قابلیت روشن و خاموش کردن دستی (Manual Override) از طریق ورودی‌های سخت‌افزاری.
  • امکان شبکه کردن تا ۴ برد در وضعیت Master-Slave جهت کنترل متمرکز.
  • طراحی شده برای نصب آسان در تابلوهای برق یا پشت کلیدهای سنتی.

شرح محصول

این ماژول الکترونیکی یک راهکار جامع برای مدیریت انرژی و آسایش در ساختمان‌های هوشمند است. طراحی این برد به‌گونه‌ای است که ۷ رله خروجی ۵ آمپری را برای کنترل مستقل ۴ دور فن (سیم‌پیچ‌های فن‌کویل) و ۳ مدار روشنایی در اختیار کاربر قرار می‌دهد. یکی از نقاط قوت این سیستم، انعطاف‌پذیری در کنترل است؛ کاربر می‌تواند هم از طریق ریموت کنترل استاندارد LG (برای راحتی استفاده محلی) و هم از طریق شبکه RS485/Modbus (برای اتوماسیون مرکزی یا BMS) فرامین را ارسال کند. ویژگی برجسته این برد، قابلیت تعریف پیکربندی Master-Slave برای ۴ برد مجزا است که به کاربر اجازه می‌دهد با یک ریموت یا یک فرمان واحد، تمامی زون‌های متصل را به‌صورت هماهنگ کنترل کند، که این امر برای فضاهای بزرگ یا سالن‌های چندمنظوره بسیار ایده‌آل است.

کاربرد ها

  • هتل‌داری و مراکز اقامتی:

    • کنترل یکپارچه دمای اتاق و چراغ‌های اتاق‌خواب و سرویس‌بهداشتی با استفاده از ریموت‌کنترل‌های معمول ال‌جی برای راحتی مسافران.

  • اتوماسیون ساختمان‌های اداری (BMS):

    • مدیریت متمرکز سیستم‌های تهویه و روشنایی بر اساس حضور افراد (با اتصال به سنسورهای حرکتی) و بهینه‌سازی مصرف انرژی.

  • سالن‌های کنفرانس و تجمعات:

    • استفاده از قابلیت Master-Slave برای کنترل همزمان سیستم‌های تهویه چندین زون مختلف در یک سالن بزرگ، تنها با یک فرمان یا ریموت.

  • مدیریت هوشمند آپارتمان‌های لوکس:

    • اتصال به کنترل‌کننده‌های مرکزی (PLC یا کامپیوتر) جهت اجرای سناریوهای "خروج از منزل" (خاموش کردن تمام فن‌کویل‌ها و روشنایی‌ها با یک دستور Modbus).

  • تجهیزات صنعتی آزمایشگاهی یا کارگاهی:

    • کنترل بارهای موتوری کوچک (فن‌ها) و سیستم‌های روشنایی محیطی در سوله‌هایی که نیاز به شبکه شدن چندین برد دارند.

  • سیستم‌های کنترل تردد و مدیریت زون‌ها:

    • ایجاد قابلیت روشن‌سازی دستی (Manual) برای اپراتورهای مستقر در سایت که نیاز دارند بدون دسترسی به نرم‌افزار، به‌صورت محلی فن‌کویل را مدیریت کنند.

  • پروژه‌های بازسازی (Retrofit):

    • ارتقای سیستم‌های قدیمی به سیستم‌های هوشمند بدون نیاز به تعویض سیم‌کشی‌های اصلی و تنها با افزودن ماژول در تابلوی برق.

    • محصولات مرتبط

    شاید به این‌ها هم نیاز داشته باشید

    رله برد 4 کاناله — تصویر ۱ TNO-Relay_bord/4ch

    رله برد 4 کاناله

    این برد رله صنعتی چهار کاناله با قابلیت نصب روی ریل DIN، دارای تحریک ۲۴ ولت DC با پیکربندی… جزئیات محصول     برد کنترل داکت اسپلیت-کولر گازی — تصویر ۱

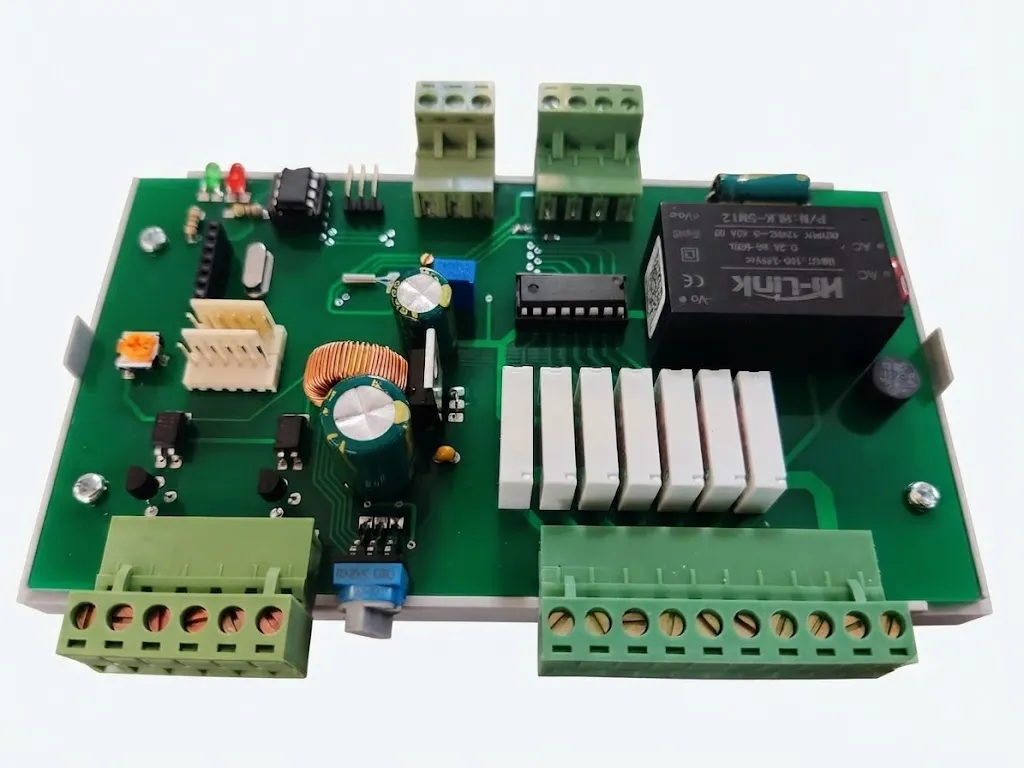

    برد کنترل داکت اسپلیت-کولر گازی
